BaseCamBGC Pro контроллер высокий ток комбинированный комплект системы кодирования

BaseCamBGC Pro контроллер высокий ток комбинированный комплект системы кодирования

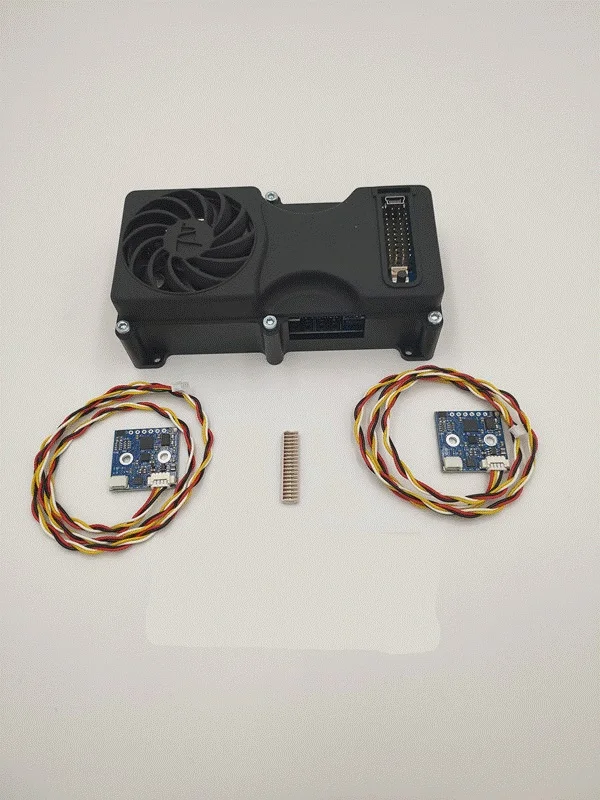

• Плата питания-1 шт.

• Логическая плата-1 шт.

• Плата интерфейса-1 шт.

• Все 3 платы в сборе чехол

• Коннектор энкодера-1 шт.

• CAN IMU + 50 см провод-1 шт

• Дополнительно: Комплект расширения CAN IMU: CAN IMU + разветвитель + 2x50 см провода

Описание

BaseCamBGC ProКонтроллер наследует всю мощность и гибкость SimpleBGC 32-бит бесщеточный карданный контроллер и вводит новые возможности:

• Мощные моторы с возможностями тока до 13 а на двигатель, что обеспечивает возможность построить карданный шарнир практически для любых систем камеры, представленных на рынке (вес 5…50 кг)

• Интегрированный 5V DC Регулируемый источник питания

• Интегрированный блок питания 12 В или 14,8 в (выбирается) постоянного тока с регулировкой buck-boost, для питания видео оборудования (камера, передатчики, преобразователи и т. Д.) от одного аккумулятора

• Полный комплект защиты: защита от перегрузки по току, короткого замыкания, перегрева, защита от перенапряжения в преобразователях постоянного тока и драйверах двигателя

• Датчик напряжения батареи и компенсация падения напряжения

• Датчик тока для точного мониторинга энергопотребления и оценки срока службы батареи

• Встроенный модуль Bluetooth (BLE) совместим с новейшими устройствами iOS и Android

•


• 3 выделенных порта для подключения абсолютных поворотных датчиков положения (кодеров) SPI, PWM или I2C протокол

• 2 порта для поддержки в будущем высококачественных гироскопических датчиков и удлинительных досок

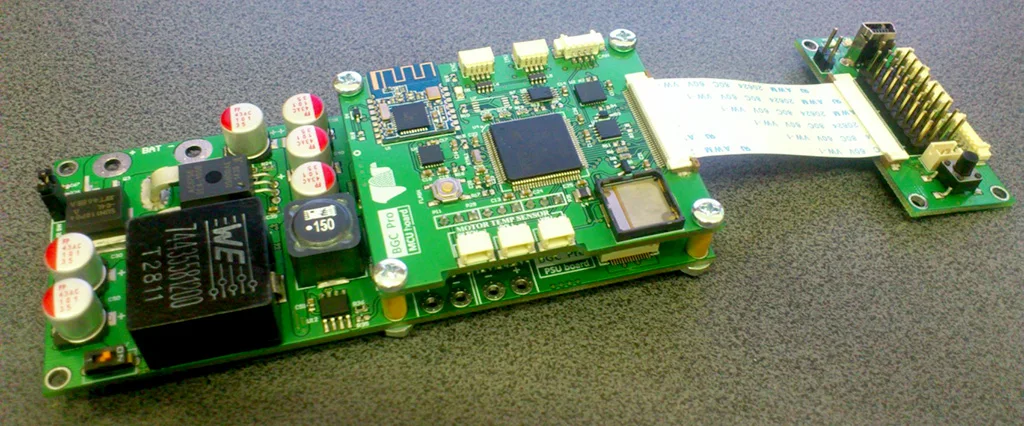

• Модульная конструкция: контроллер разделен на 3 модуля: плата питания, логическая плата и интерфейсная плата. Это дает больше свободы в настройке, чтобы лучше вписаться в ваш продукт

• Датчики температуры: 3 внешних (опционально) и 1 внутренний для реализации защиты от перегрева для двигателей и контроллеров

• Встроенный твердотельный выключатель питания позволяет использовать миниатюрную кнопку включения/выключения питания

• Бортовой зуммер

• LC-фильтры на выходах двигателя для подавления high-freq PWM гармоник

Соединители для интерфейсной платы

Подвергается воздействию пользователя:

• Usb-порт для подключения ПК

• UART порт для подключения серийный модем, модуль bluetooth или любое другое устройство, которое реализуетПротокол последовательного API

• 4 аналоговых входа для аналогового джойстика или потенциометра подключение с гибкой функцией сопоставления

• 5 PWM входов/выходов с 5V питания для хобби RC или сервопривода подключения

• Входной сигнал Spectum/s-bus

• 4 входа/выхода AUX для различных функций

• Кнопка меню

• Светодиоды состояния

Скрытый от пользователя:

• Аналоговый порт джойстика

• CAN порт

• I2C порт

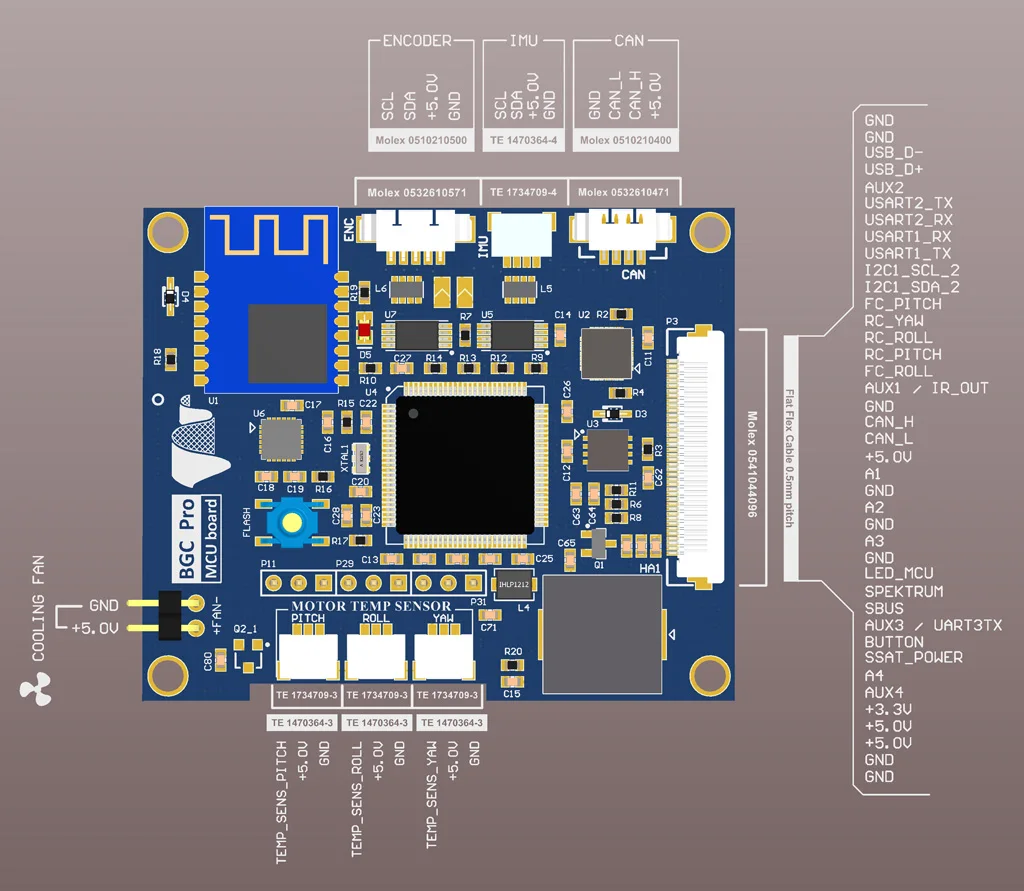

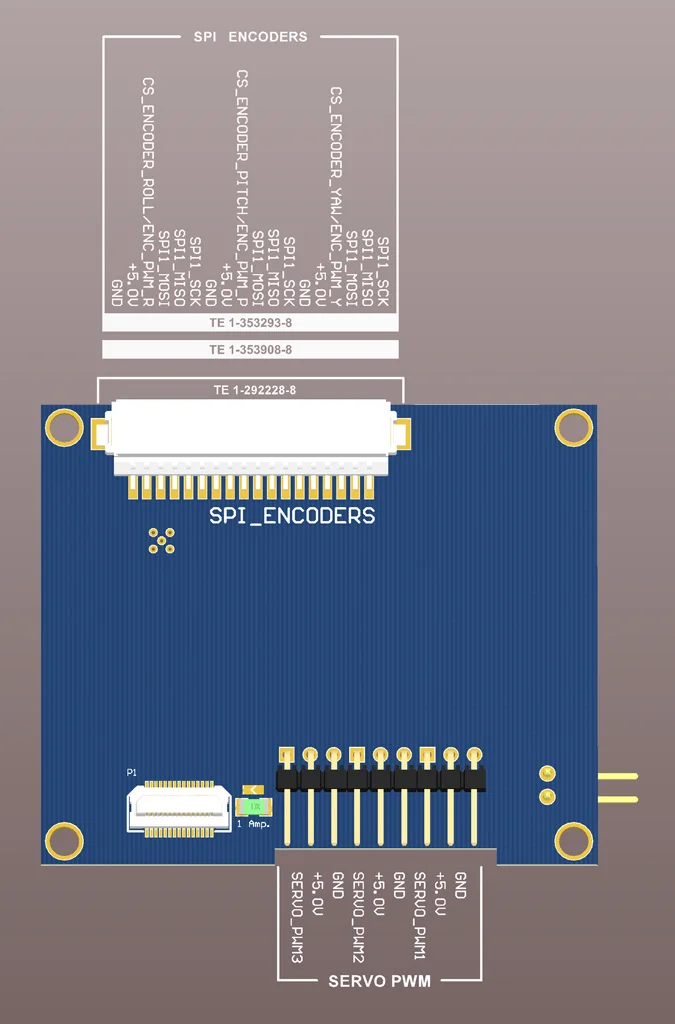

Соединители логической платы

• 3x энкодер порты

• 3x ШИМ сервопривод

• CAN порт

• 2x порты I2C

• 3x порта датчика температуры

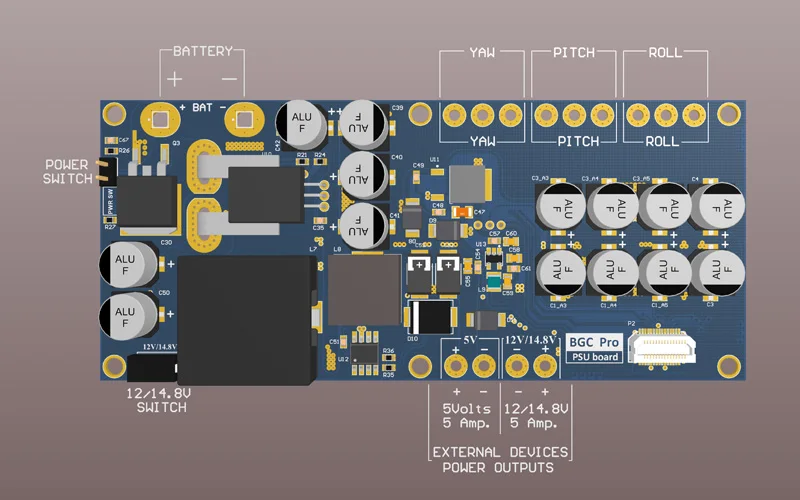

Разъемы платы питания

• Вход батареи

• 3x бесщеточный мотор выходов

• 12/14.8 в выход источника питания постоянного тока

• Выход источника питания постоянного тока 5 В

• Выключатель питания (низкий ток)

• Вентилятор охлаждения 5 В

Максимальный рейтинг

• Входное напряжение: 8…26 в

• Входной ток: 50 А Макс.

• Выходной ток двигателя: 8A непрерывный, 13A пиковый*

• 5 в стабилизированный источник питания: 5А Макс.*

• 12 В/14,8 в стабилизированный источник питания: 5А Макс.*

* По максимальным размерам требуется радиатор и охлаждающий вентилятор

Размеры

Плата питания + логическая плата: 115 × 50 × 20 мм
Плата интерфейса: 25 × 50 × 10 мм

Вес: Приблизительно 292 г
