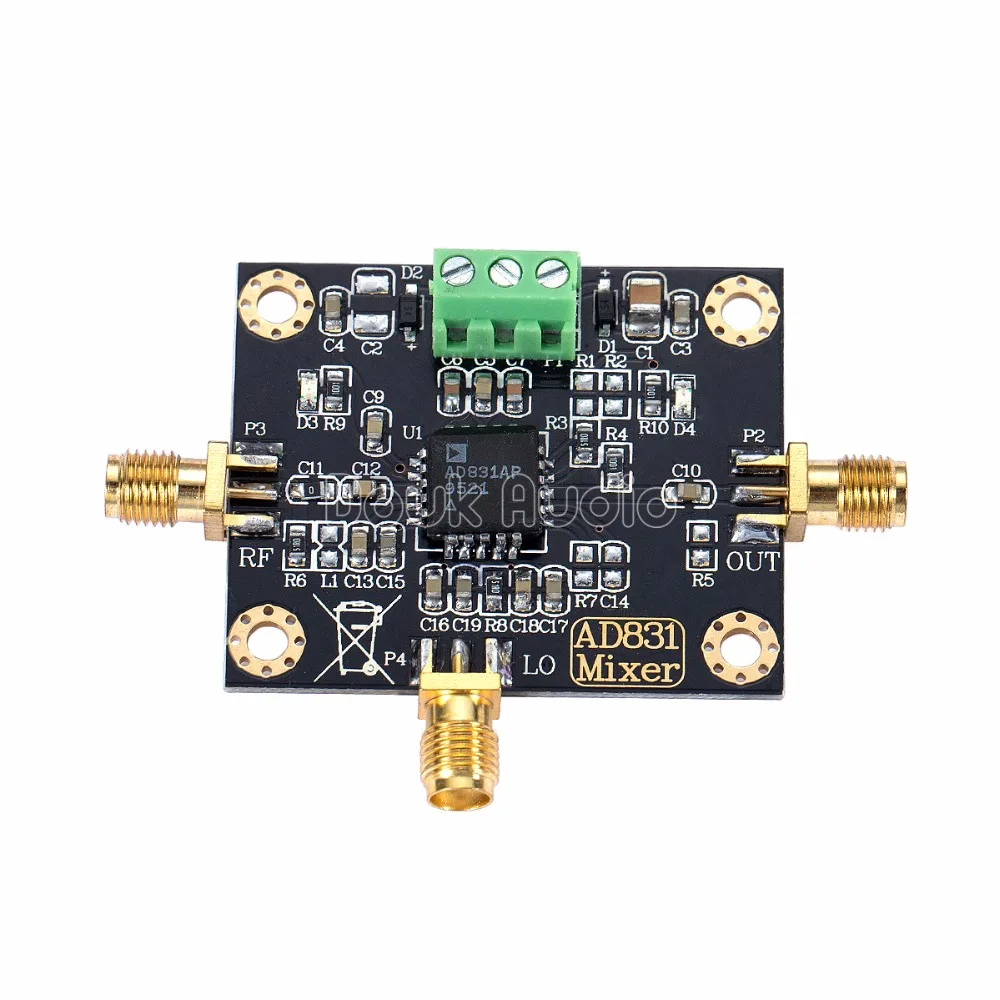

AD831 телефон с низким коэффициентом искажения высокочастотный активный

AD831 телефон с низким коэффициентом искажения высокочастотный активный

Особенности:

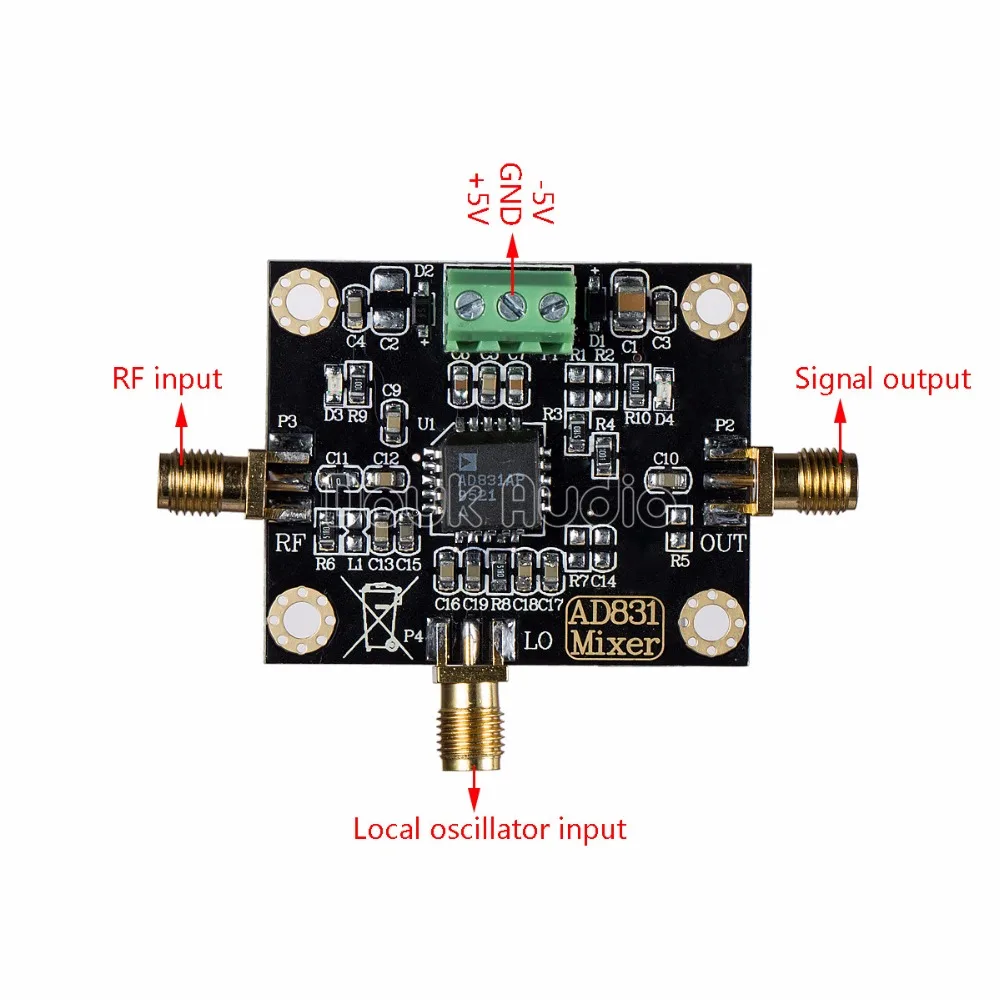

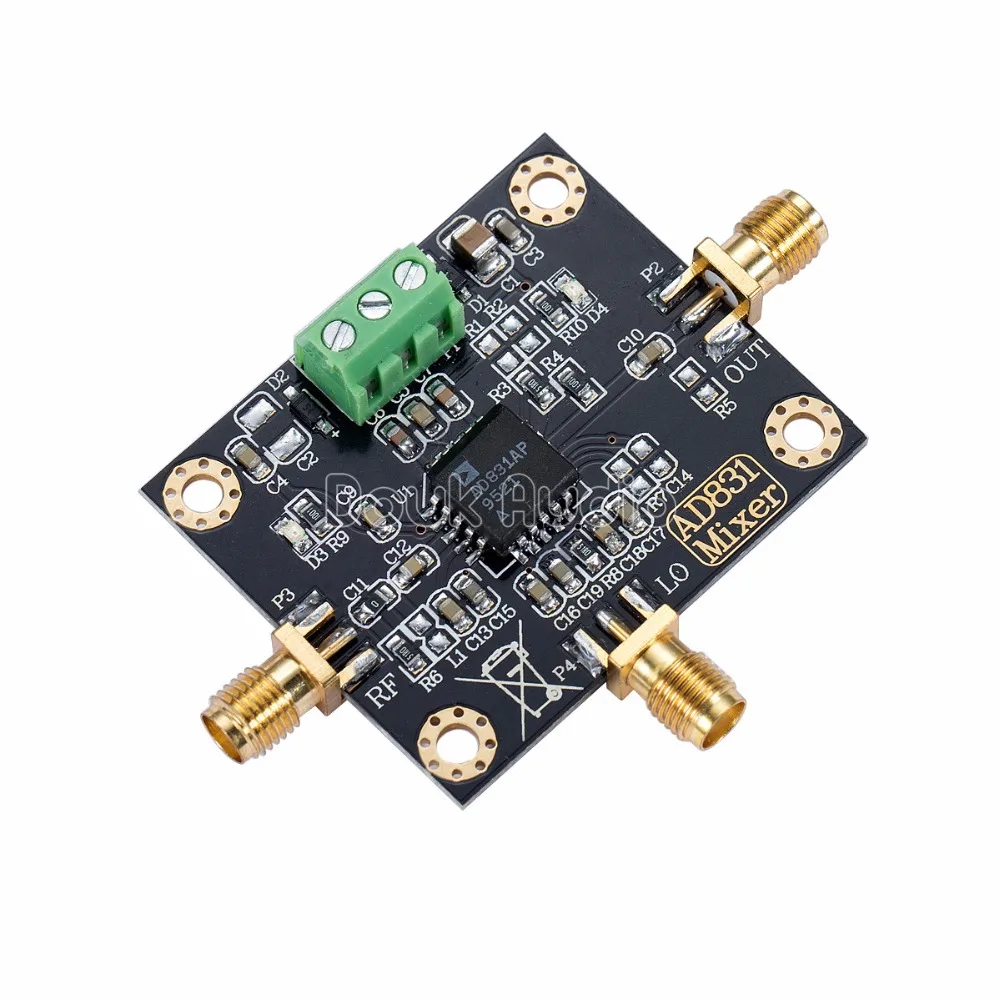

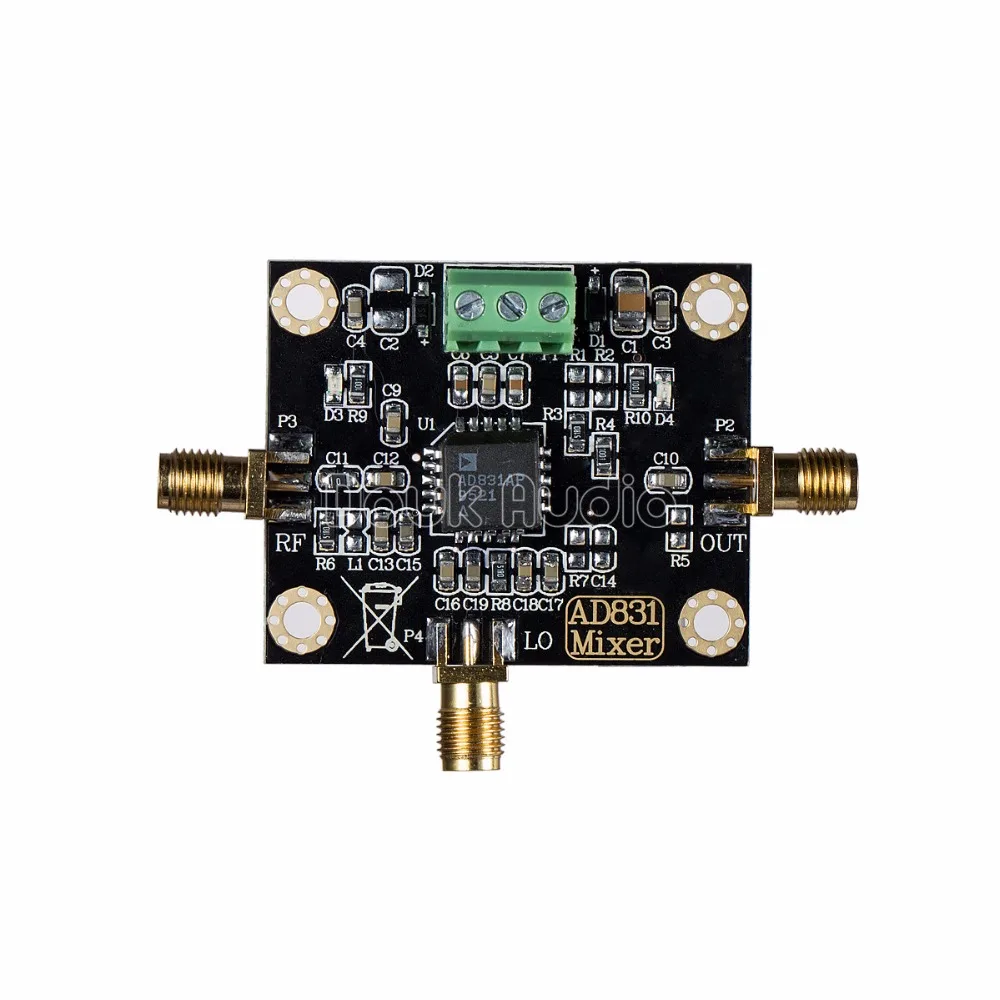

• Высокочастотный миксер AD831
• Низкий уровень искажений активный микшер модуль
• Аккуратная планировка и мини-размер
• Высококачественные материалы
• 500 м пропускная способность
• Вверх смеситель
• Вниз Смеситель для кухни
• Подходит для соревнований студентов и развития личных проектов

Диапазон напряжения питания: ± 5 В

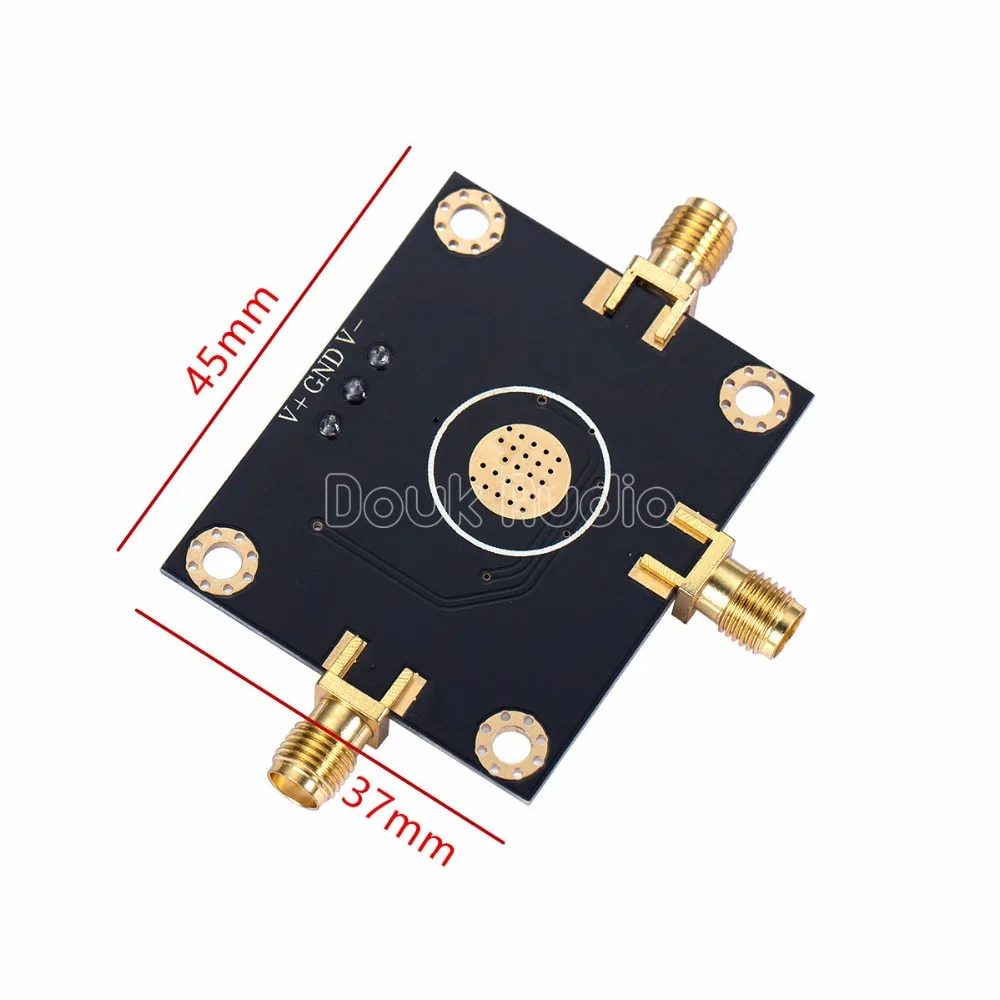

Размеры: 45 мм * 37 мм

Основные характеристики:

1. -10 dBm LO диск для a + 24 dBm выход переданный третий заказ точка перехлестывания
2. Одиночный выход напряжения
3. Высокая изоляция от порта к порту
4. Без потери вставки
5. Одиночная или двойная поставка
6. 10,3 дБ Шум рисунок

Чип Особенности:

Вдвойне сбалансированный миксер
Низкий уровень искажений
+ 24 дБм третий заказ (IP3)
+ 10 дБм 1 дБ точка сжатия
Требуется низкий привод: -10 дБм
Пропускная способность
500 МГц RF и LO входные полосы ширины
250 МГц дифференциальный ток, если выход
Постоянное напряжение> 200 МГц, если выход
Одиночная или двойная поставка
DC в сочетании с двумя поставками
Все порты могут быть соединены DC
Нет нижнего предела частоты-работа в DC
Потребител-programmable Мощность потребления

Область применения:

• Высокая производительность RF/IF миксер
• Прямые полосы преобразования
• Изображение произвести платеж смесители
• I/Q модуляторы и демодуляторы

Посылка включает в себя

• 1 × модуль

Описание:

AD831 является низким искажением, широким динамическим диапазоном, монолитным миксером для использования в таких приложениях, как RF to IF понижение в HF и VHF приемниках, второй миксер в DMR базовых станциях, преобразование прямого к основному диапазону, модуляция квадратуры и демодуляции, а также обнаружение сдвига Доплера в области ультразвукового изображения. Миксер включает в себя драйвер LO и усилитель с низким уровнем шума и обеспечивает как программируемое потреблением энергии, так и третьей точкой перехват заказа.

AD831 обеспечивает a + 24 дБм третью точку захвата для-10 дБм Ло мощности, таким образом улучшая производительность системы и снижая стоимость системы по сравнению с пассивными смесителями, устраняя необходимость в драйвере высокой мощности и связанных с ним защитных и изоляционных проблемах.

RF, IF и LO порты могут быть dc или ac соединены, когда миксер работает от поставок ± 5 В или переменного тока в сочетании при работе от одного источника питания минимум 9 В. Миксер работает с входами RF и LO до 500 МГц.

Миксер, если выход доступен как дифференциальный выходной ток или одиночный выход напряжения. Дифференциальный выход от пары открытых коллекторов и может быть ac соединен с помощью трансформатора или конденсатора, чтобы обеспечить выходную пропускную способность 250 МГц. В приложениях понижения, один конденсатор, соединенный между этими выходами, реализует фильтр низких частот для уменьшения гармоник непосредственно на ядре смесителя, что упрощает фильтрацию выходного сигнала. При построении модулятора квадратурной амплитуды или смесителя отклонения изображения дифференциальные текущие выходы двух AD831s могут быть суммированы путем соединения их.

Интегральный усилитель с низким уровнем шума обеспечивает выход с одним напряжением и может управлять такими нагрузками низкого сопротивления, как фильтры, 50 входов усилителя и a/D преобразователи. Его небольшая пропускная способность сигнала превышает 200 МГц. Один резистор, соединенный между штифтами и FB, устанавливает его коэффициент усиления. Низкое смещение постоянного тока усилителя позволяет использовать его в таких областях прямого соединения, как преобразование прямого к основному диапазону и Демодуляция квадратурной амплитуды.

Миксера боковая полоса (SSB) шума 10,3 дБ при 70 МГц, используя свой выходной усилитель и оптимального источник сопротивление. В отличие от пассивных смесителей, AD831 не имеет потери вставки и не требует внешнего дисплексора или пассивного расторжения.

Функция programmable-bias позволяет пользователю снизить энергопотребление, с уменьшением точки сжатия 1 дБ и перехвалом третьего заказа. Это позволяет торговать между динамическим диапазоном и энергопотреблением. Например, AD831 может использоваться в качестве второго миксера в сотовых и двухсторонних радиостанциях с пониженной мощностью, обеспечивая при этом значительное улучшение производительности по сравнению с пассивными решениями.
