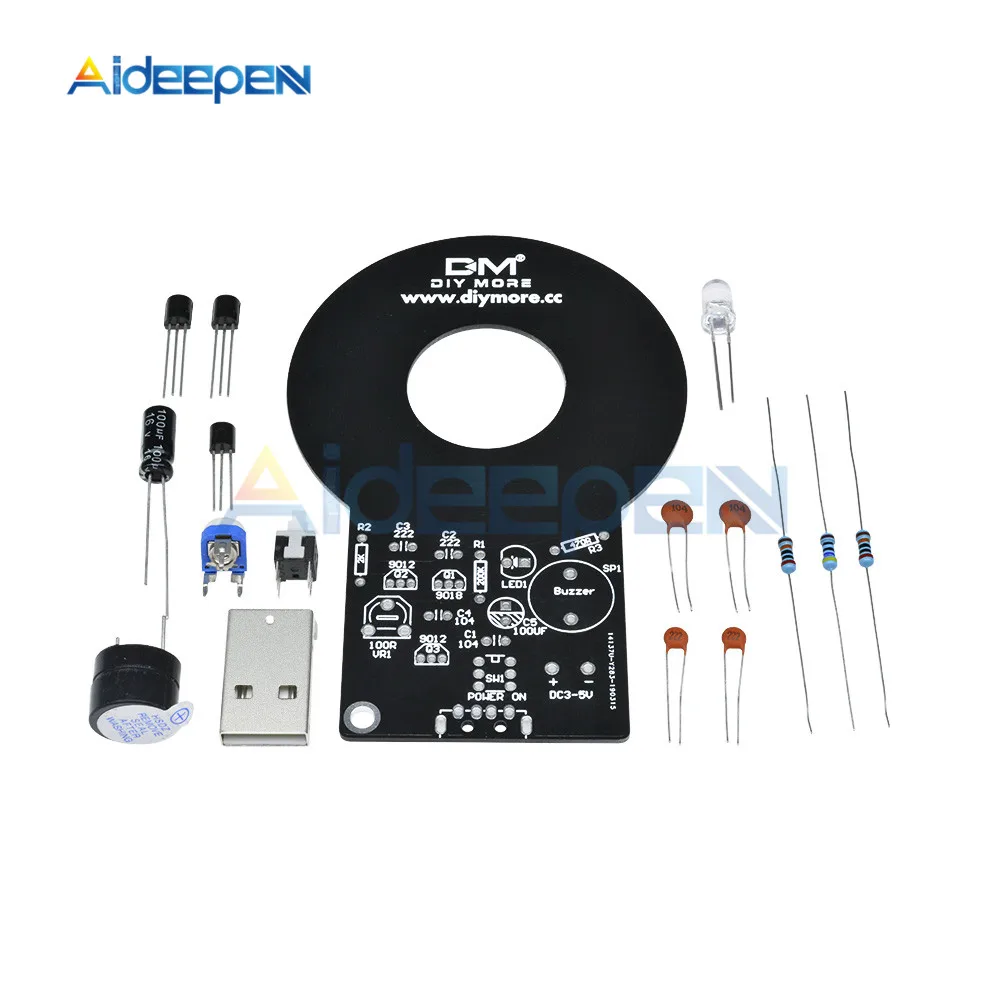

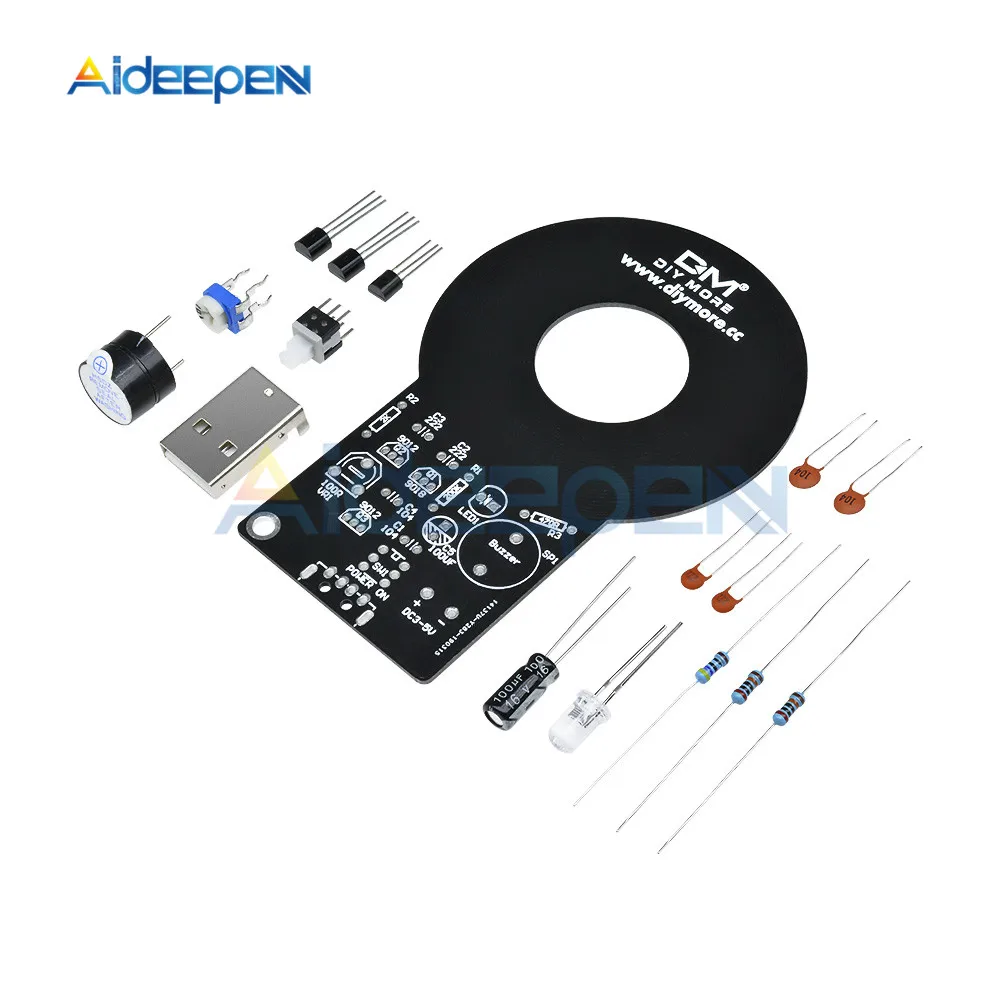

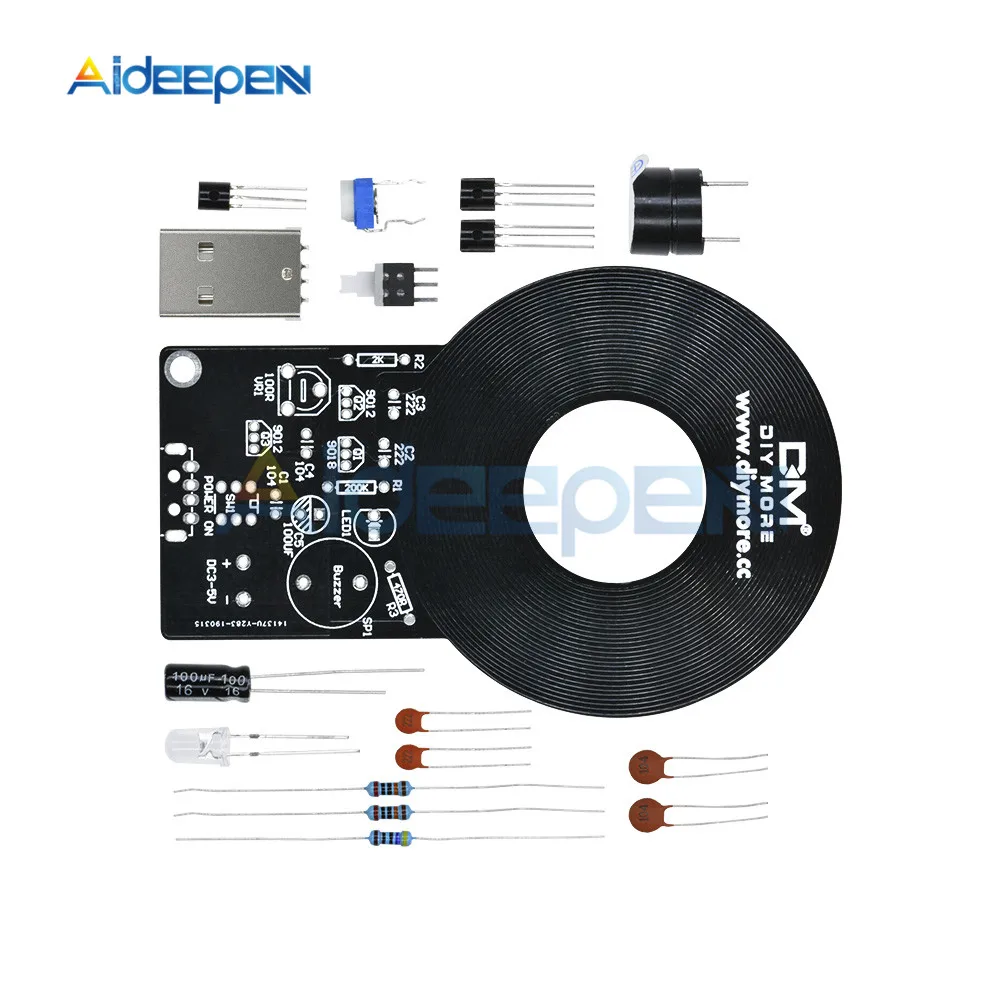

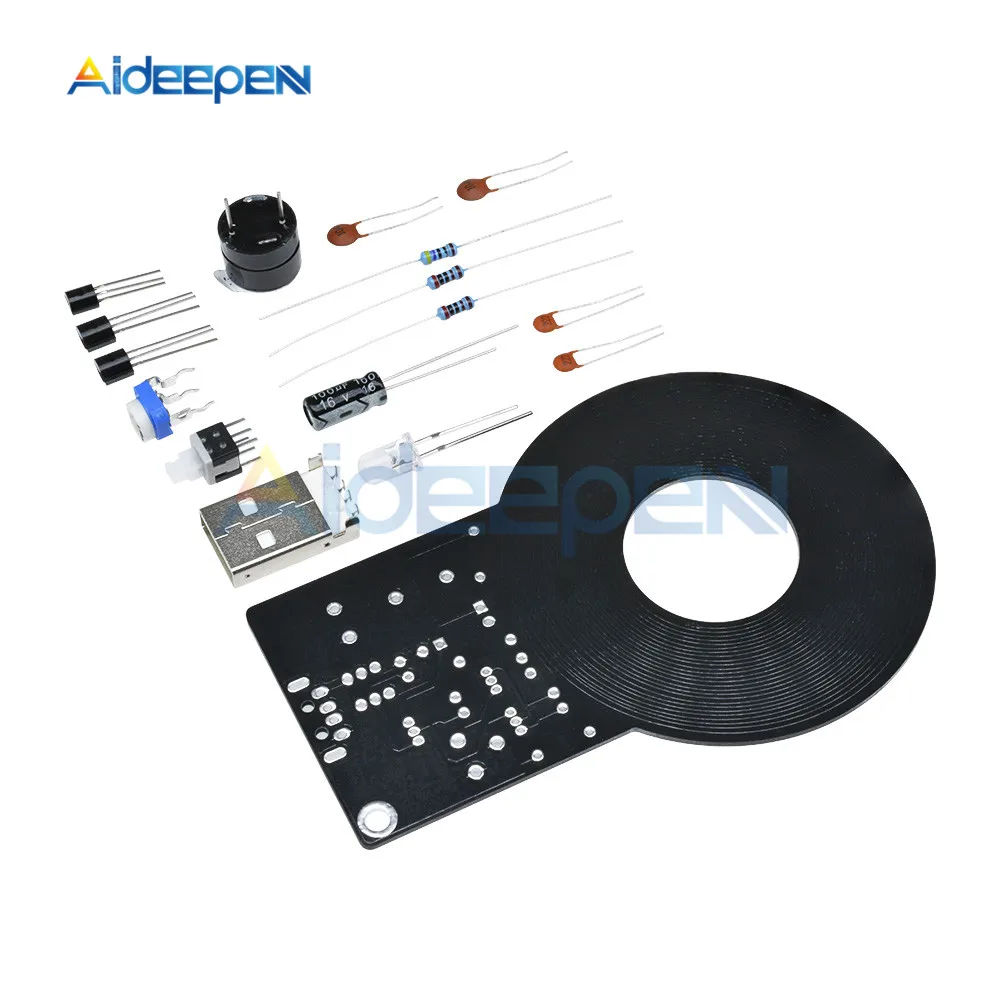

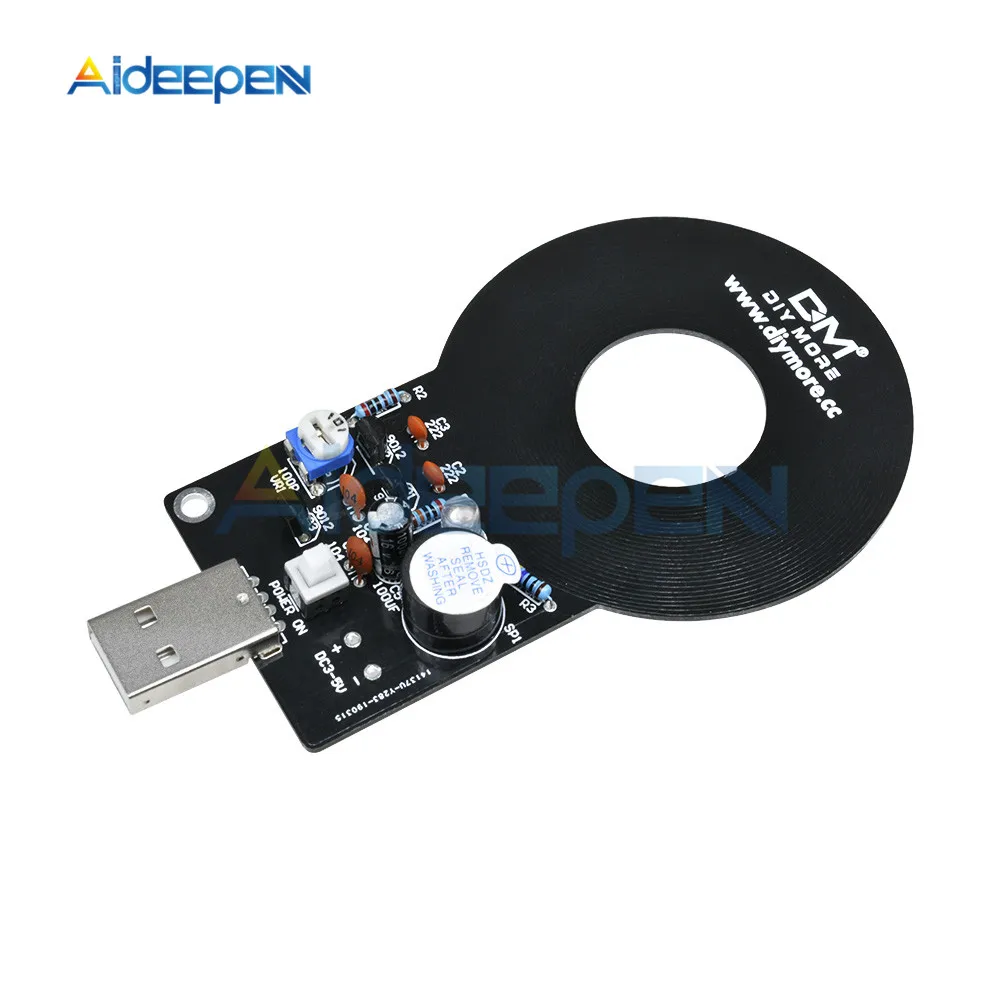

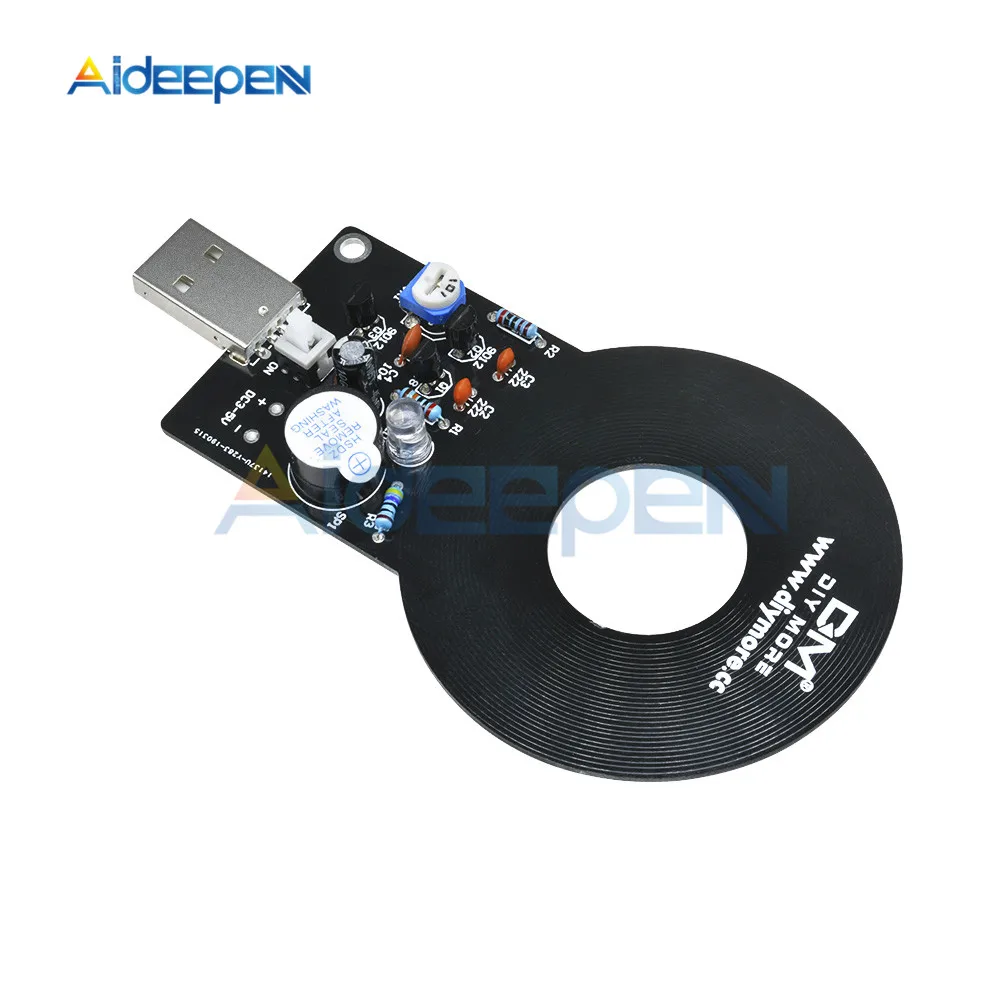

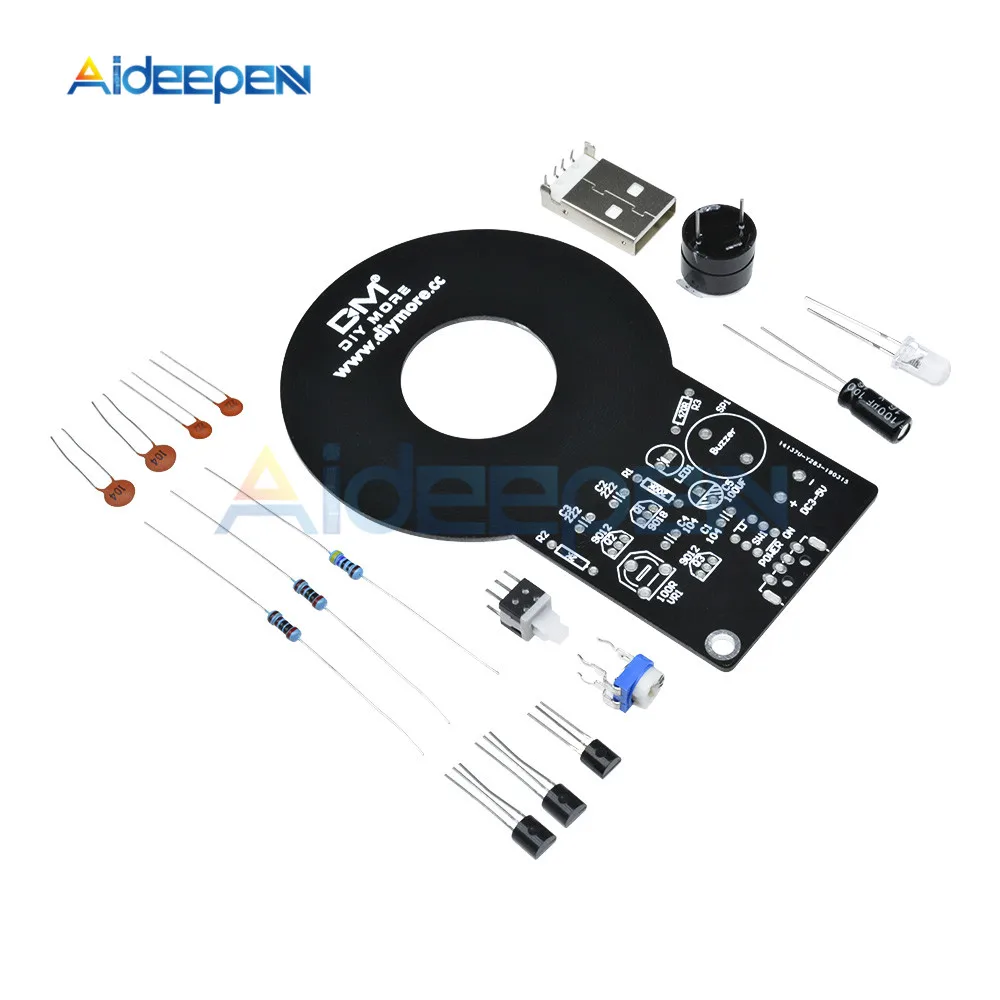

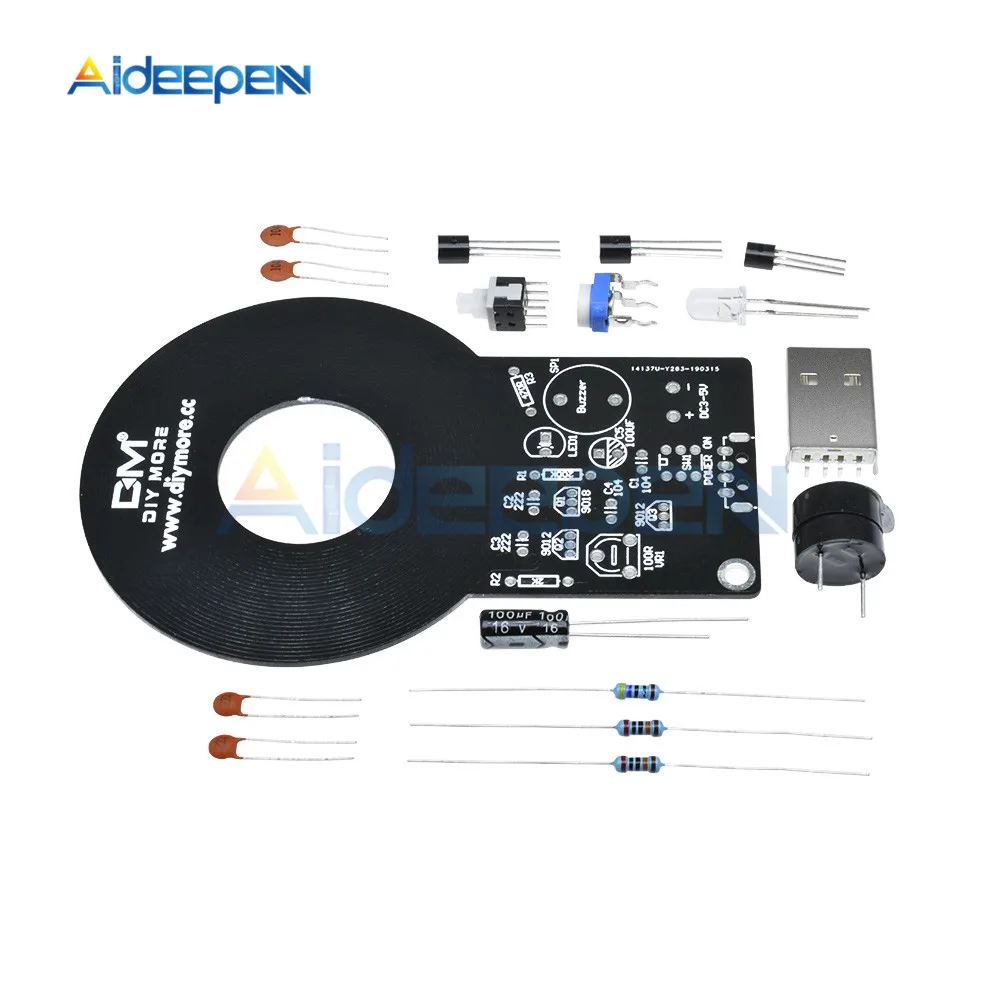

DIY ручной металлоискатель DC 3 V-5 V набор для измерения металла Электронный
История изменения цены
*Текущая стоимость 70,56 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Jul-25-2026 | 83.42 руб. | 87.88 руб. | 85 руб. |
| Jun-25-2026 | 83.15 руб. | 87.48 руб. | 85 руб. |
| May-25-2026 | 69.67 руб. | 72.22 руб. | 70.5 руб. |
| Apr-25-2026 | 81.24 руб. | 85.37 руб. | 83 руб. |
| Mar-25-2026 | 71.29 руб. | 75.57 руб. | 73 руб. |
| Feb-25-2026 | 80.71 руб. | 84.44 руб. | 82 руб. |
| Jan-25-2026 | 79.76 руб. | 83.53 руб. | 81 руб. |
| Dec-25-2025 | 78.70 руб. | 82.64 руб. | 80 руб. |
| Nov-25-2025 | 78.9 руб. | 82.25 руб. | 80 руб. |
Описание товара
Описание:
По сравнению со списком компонентов, номером и спецификациями идентификационных компонентов
Проверьте сопротивление всех резисторов с помощью мультиметра
Подтвердите полярность компонента и направление крепления на доске заранее.
Рабочее напряжение: 3 ~ 5 В
Размер печатной платы: 92 × 60 мм
Вес изделия: 17 г
Об отладке:
Устройство работает от 3 до 5 В постоянного тока. Включите питание и включите выключатель питания. В это время звуковой сигнал будет звучать.
Светодиод яркий, медленно настраивает потенциометр VR1, так что зуммер просто не кольцом. Для регулировки потенциометра, чтобы повлиять на расстояние обнаружения, расстояние обнаружения машины составляет менее 6 см, зависит от размера обнаруженного объекта и окружающей среды.
Инструменты, необходимые для сборки тестирования:
Электрический утюг, паяльная проволока, универсальный счетчик, пинцет, диагональные плоскогубцы, зарядное сокровище

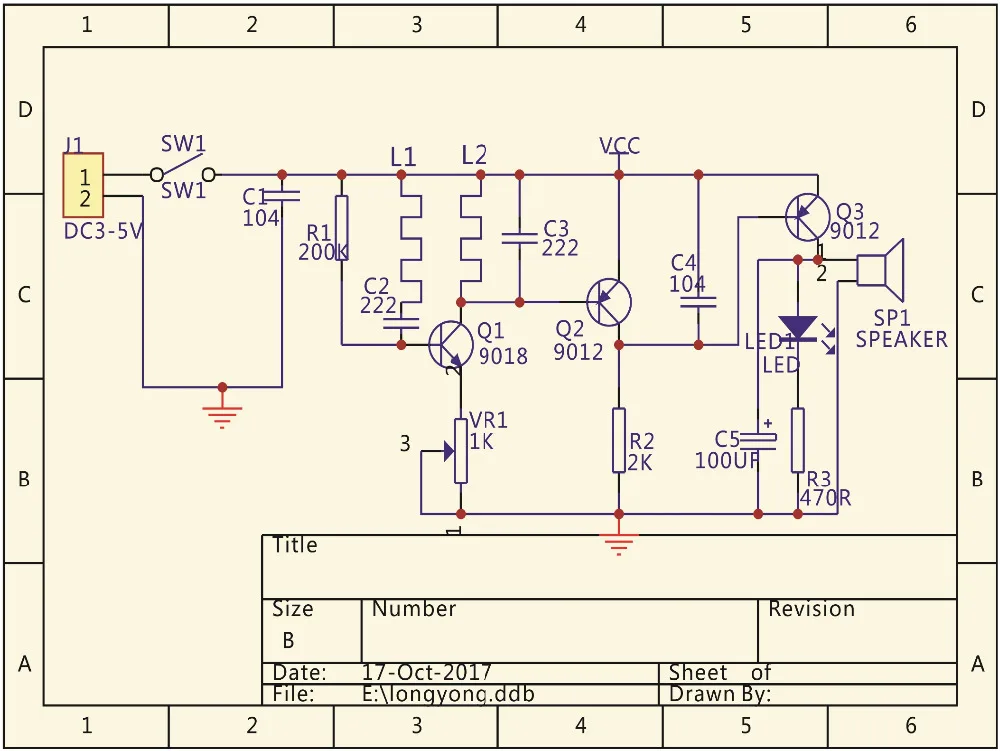

4. Схема:
СПИСОК КОМПОНЕНТОВ:
|
Нет |
Наименование (EN) |
Формат |
Количество |
|
R1 |
Сопротивление цветному кольцу |
200 K |
1. |
|
R2 |
Сопротивление цветному кольцу |
2 K |
1. |
|
R3 |
Сопротивление цветному кольцу |
470R |
1. |
|
VR1 |
Регулируемое сопротивление |
100р |
1. |
|
C1.C4 |
Керамические конденсаторы |
104 P |
2. |
|
C2.C3 |
Керамические конденсаторы |
222 P |
2. |
|
C5 |
Электролитический конденсатор |
100 мкм |
1. |
|
Q1 |
Транзистор |
S9018 |
1. |
|
Q2.Q3 |
Транзистор |
S9012 |
2. |
|
LED1 |
Светодиод |
5 мм |
1. |
|
SW1 |
Переключатель |
6 P самоблокирующийся |
1. |
|
SP2 |
Зуммер |
HSD9 * 12 |
1. |
|
Включение питания |
USB папа |
- |
1. |
|
-- |
Печатная плата |
- |
1. |
